İç dişli Saplama pimi

Özellik seçimi

Üzerindeki özel malzemelerimizi keşfedin :Exofix.uk.com
(titanyum, duplex, monel, inconel...)

Model - Internal threaded taper pins	DIN 7978 ISO 8736 A ISO 8736 B NFE 27479 Diğer
Malzeme - Internal threaded taper pins	Hardened steel 58-62HRC Diğer
Cap - internal threaded taper pins	6 Diğer
Uzunluk - internal threaded taper pins	16 Diğer
Tolerance - internal threaded taper pins	h10 Diğer

Yorumlar :

Miktar :

Özellik seçimi

Genel özellikler

İletişim formu

Sepetime gözat

Ürün bilgileri (PDF)

Standart temel özellikler

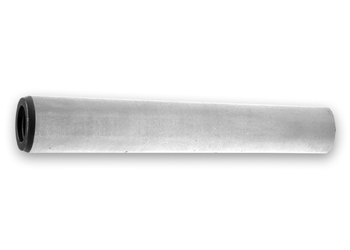

Designation : Internal threaded taper pins
Usual standards : DIN 7978, ISO 8736
Equivalent standards : NFE 27479
Standard material : Steel or hardening steel 58-62HRC
Comments : taper pins in steel / hardening steel / stainless steel.Warning, the diameter is calculated on the small side for the standards ISO and DIN. On the large size for the standard NFE.

Material = 9SMnPb28K or 100Cr6 hardness income 58-62 HRC

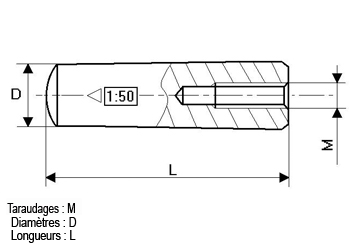

D h10	6	8	10	12	14	16	20
M	M4	M5	M6	M8	M8	M10	M12
L	16
	18
	20	20
	24	24	24
	26	26	26
	28	28	28
	30	30	30
	32	32	32	32
	36	36	36	36
	40	40	40	40
	45	45	45	45	45	45
	50	50	50	50	50	50	50
	55	55	55	55	55	55	55
	60	60	60	60	60	60	60
	70	70	70	70	70	70	70
	80	80	80	80	80	80	80
	90	90	90	90	90	90	90
	100	100	100	100	100	100	100
						120	120
